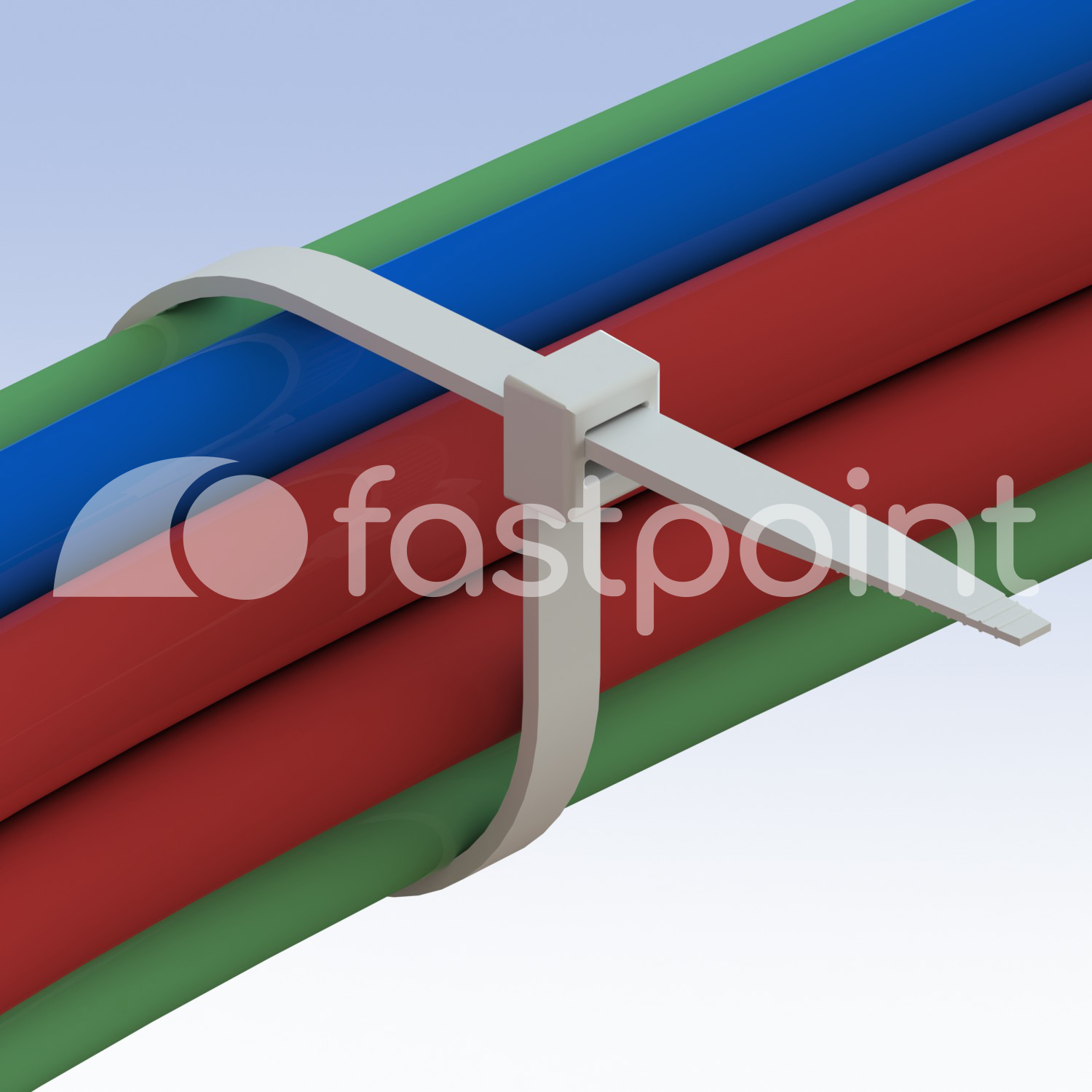

Las bridas Fastpoint se utilizan en un número infinito de aplicaciones donde existe la necesidad de agrupar, unir, sujetar o identificar cableados, mazos de cables o tubos. Están disponibles para diámetros de sujeción de hasta 302 mm, y en longitudes que van desde 75 mm hasta 1.000 mm. Caracterizados por una fácil inserción, un deslizamiento rápido en su aplicación ofreciendo una resistencia y fiabilidad máximas.
Datasheet:
| A | B | MAX CABLE | CARGA MIN. SOPORTE (KG) | Conf./piezas | Cantidad | |
|---|---|---|---|---|---|---|
| 77,0 | 2,2 | 15,0 | 6,12 | 1.000 | ||
| 98,0 | 2,5 | 21,0 | 8,1 | 1.000 | ||
| 120,0 | 4,8 | 24,0 | 22,2 | 1.000 | ||
| 135,0 | 2,5 | 32,0 | 8,1 | 1.000 | ||
| 140,0 | 3,6 | 35,0 | 13,26 | 1.000 | ||
| 150,0 | 7,6 | 33,0 | 54,4 | 100 | ||
| 160,0 | 4,8 | 40,0 | 22,2 | 1.000 | ||
| 160,0 | 2,5 | 40,0 | 8,1 | 1.000 | ||
| 180,0 | 7,6 | 45,0 | 54,4 | 100 | ||
| 188,0 | 4,8 | 45,0 | 22,2 | 1.000 | ||
| 200,0 | 4,8 | 50,0 | 22,2 | 1.000 | ||
| 200,0 | 3,6 | 50,0 | 13,26 | 1.000 | ||
| 200,0 | 2,5 | 52,0 | 8,1 | 1.000 | ||
| 240,0 | 7,6 | 63,0 | 54,4 | 100 | ||
| 250,0 | 4,8 | 68,0 | 22,2 | 1.000 | ||
| 280,0 | 4,8 | 79,0 | 22,2 | 1.000 | ||
| 290,0 | 3,6 | 80,0 | 13,26 | 1.000 | ||
| 292,0 | 7,6 | 80,0 | 54,4 | 100 | ||
| 360,0 | 7,6 | 100,0 | 54,4 | 100 | ||
| 360,0 | 4,8 | 103,0 | 22,2 | 100 | ||
| 370,0 | 3,6 | 103,0 | 13,26 | 100 | ||
| 390,0 | 4,8 | 106,0 | 22,2 | 100 | ||
| 430,0 | 4,8 | 115,0 | 22,2 | 100 | ||
| 450,0 | 7,6 | 130,0 | 54,4 | 100 | ||
| 485,0 | 12,5 | 143,0 | 110,0 | 100 | ||
| 530,0 | 7,6 | 158,0 | 54,4 | 100 | ||
| 720,0 | 12,5 | 213,0 | 110,0 | 100 | ||
| 750,0 | 7,6 | 200,0 | 54,4 | 100 | ||
| 775,0 | 9,0 | 233,0 | 71,4 | 100 | ||
| 850,0 | 12,5 | 255,0 | 110,0 | 100 | ||
| 925,0 | 4,8 | 263,0 | 40,0 | 100 | ||
| 1.000,0 | 12,5 | 302,0 | 110,0 | 100 |
Las bridas Fastpoint se utilizan en un número infinito de aplicaciones donde existe la necesidad de agrupar, unir, sujetar o identificar cableados, mazos de cables o tubos. Están disponibles para diámetros de sujeción de hasta 302 mm, y en longitudes que van desde 75 mm hasta 1.000 mm. Caracterizados por una fácil inserción, un deslizamiento rápido en su aplicación ofreciendo una resistencia y fiabilidad máximas.
| A | 1.000,0, 77,0, 98,0, 120,0, 135,0, 140,0, 150,0, 160,0, 180,0, 188,0, 200,0, 240,0, 250,0, 280,0, 290,0, 292,0, 360,0, 370,0, 390,0, 430,0, 450,0, 485,0, 530,0, 720,0, 750,0, 775,0, 850,0, 925,0 |
|---|---|
| B | 2,2, 2,5, 3,6, 4,8, 7,6, 9,0, 12,5 |
| MAX CABLE | 15,0, 21,0, 24,0, 32,0, 33,0, 35,0, 40,0, 45,0, 50,0, 52,0, 63,0, 68,0, 79,0, 80,0, 100,0, 103,0, 106,0, 115,0, 130,0, 143,0, 158,0, 200,0, 213,0, 233,0, 255,0, 263,0, 302,0 |
| CARGA MIN. SOPORTE (KG) | 6,12, 8,1, 13,26, 22,2, 40,0, 54,4, 54,40, 71,4, 110,0 |
| Conf./piezas | 100, 1.000 |
